پروژه آباکوس: تحلیل بار افزون (استاتیک غیر خطی) اتصال نبشی نشیمن+ تحلیل غیر خطی به روش المان محدود با استفاده از المان Solid و استفاده از قید tie و اندرکنش Interaction بین دو سطح

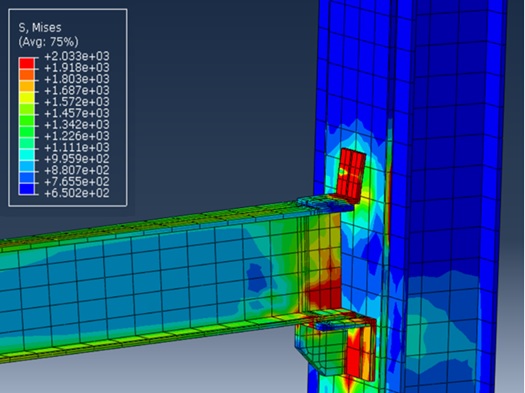

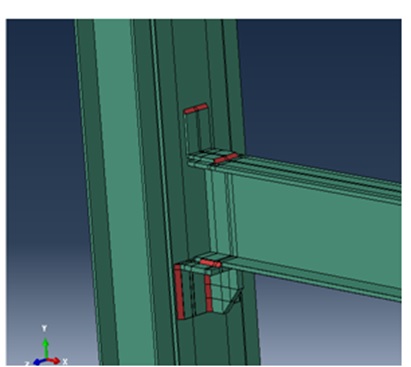

 اطلاعات مدلسازی المان  محدود اتصال تیر به ستون نبشی نشیمن به شرح ذیل می باشد:1-از المان جامع  3D Deformable-Solid درمدل  سازی  استفاده  شده  است (المان C3D27R)،  2-نمودار  تنش-کرنش  بصورت کامل  (الاستیک+پلاستیک)  به  مدل  معرفی  شده  است،  3-براي شبيه­ سازی رفتار فولاد از خصوصيت رفتاری پلاستيک کتابخانه آباکوس و معيار تسليم فون ميسز استفاده  شده  است،  4-جهت اتصال قطعه ها به یکدیگر از قید tie استفاده شده است و اندرکنش  سطوح (تماس بین دو سطح) نیز  با  استفاده  از  تعریف surface-to-surfacecontact   تماس دو سطح شکل پذیر صورت گرفته است. 5-بار به صورت تغییر مکان به وسط تیر اعمال شده است.6-قیود تکیه گاهی به صورتی اعمال شده اند که پای ستون بصورت مفصل می باشد و انتها تیر تنها در برابر لنگر خمشی مقید شده است.7- با توجه به پیچیدگی اتصال، مشبندی به صورت کاملا منظم و استاندارد صورت گرفته است
