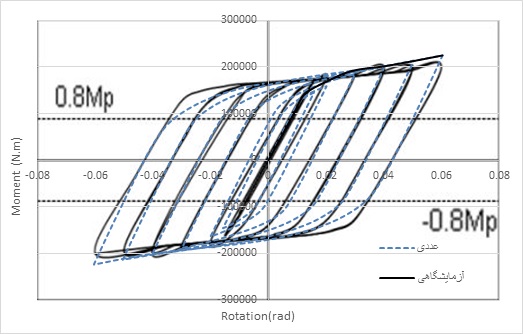

پروژه آباکوس:مدلسازی و صحت سنجی مدل اجزا محدود اتصال خمشی تیر به ستون دوبل با استفاده از نتایج یک آزمایش عملی+ تحلیل استاتیک غیر خطی تحت بار سیکلی (هیسترزیس)

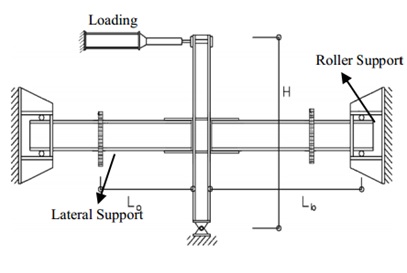

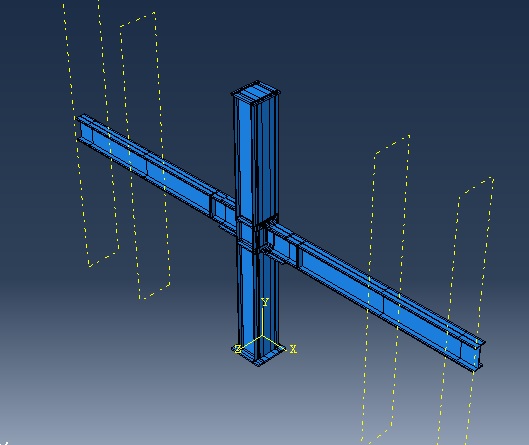

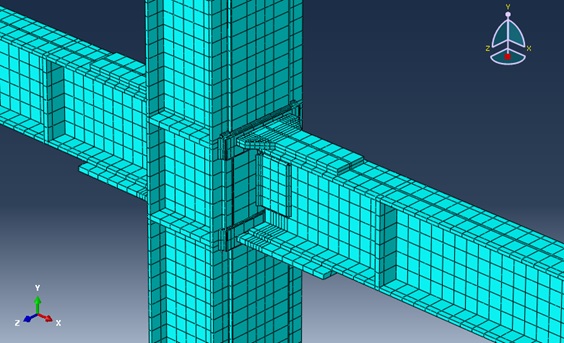

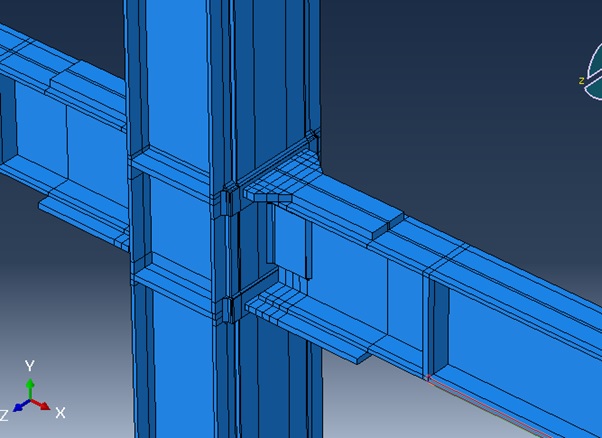

اطلاعات مدلسازی المان  محدود قاب مهاربند شده به شرح ذیل می  باشد:1-از المان جامع  3D Deformable-Solid درمدل  سازی  استفاده  شده  است (المان C3D27R)،  2-نمودار   تنش-کرنش  بصورت کامل  (الاستیک+پلاستیک)   به  مدل  معرفی  شده  است،   3-براي شبيه­ سازی رفتار فولاد از خصوصيت  رفتاری پلاستيک کتابخانه آباکوس  و معيار تسليم فون ميسز استفاده  شده  است،   4-جهت اتصال قطعه ها به یکدیگر از قید tie استفاده شده است و اندرکنش  سطوح  (تماس بین دو سطح) نیز  با  استفاده  از  تعریف surface-to-surfacecontact    تماس دو سطح شکل پذیر صورت گرفته است، 5-قیود تکیه گاهی به صورتی  اعمال شده  اند که پای ستون بصورت مفصل می باشد و با توجه به اینکه تیرها از وسط دهانه مدل شده اند انتها آنها در برابر لنگر خمشی داخل صفحه مقید شده اند.6- بار سیکلی به بالای ستون وارد شده است، 7- با توجه به  پیچیدگی اتصال، مشبندی به صورت کاملا  منظم و استاندارد صورت گرفته است
