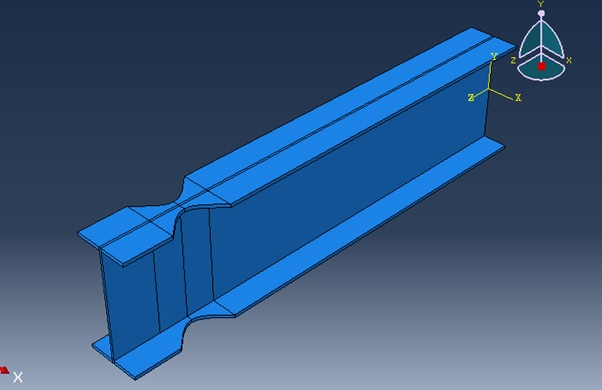

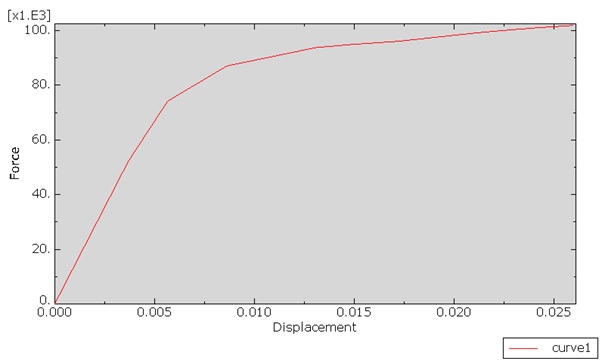

پروژه آباکوس:تحلیل غیرخطی بار افزون تیر I شکل با بال کاهش یافته (RBS) + تحلیل غیر خطی به روش اجزا محدود با استفاده از المان Solid

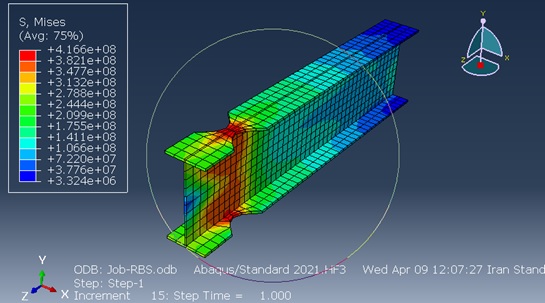

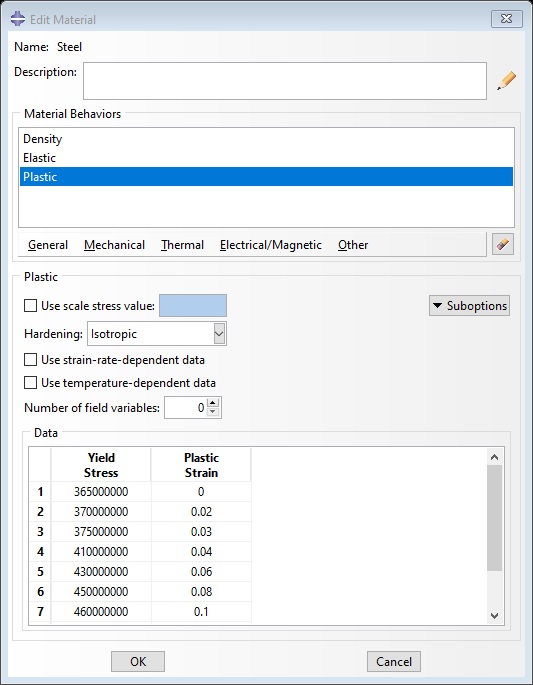

 اطلاعات مدلسازی اجزا محدود تیر با مقطع کاهش یافته به شرح ذیل می  باشد:1-از المان جامع  3D Deformable-Solid درمدل  سازی  استفاده  شده   است (المان C3D27R)،  2-نمودار  تنش-کرنش  بصورت کامل  (الاستیک+پلاستیک)   به  مدل  معرفی  شده  است،  3-براي شبيه­ سازی رفتار فولاد از خصوصيت  رفتاری پلاستيک کتابخانه آباکوس و معيار تسليم فون ميسز استفاده  شده  است،   4- بار  به صورت تغییر مکان به انتها تیر اعمال شده است.5-قیود تکیه گاهی به صورتی  اعمال شده اند که ابتدا تیر بصورت گیردار می باشد. 6- با توجه به پیچیدگی اتصال، مشبندی به صورت کاملا  منظم و استاندارد صورت گرفته است
